隨著海軍艦艇裝備的不斷更新和發展,新型艦艇已成為海軍的主戰力量,所裝備的作戰指揮控制系統(簡稱:指控系統)是提高綜合協同作戰能力及發揮整體作戰效能的核心部位，指控系統配置在艦載顯控臺中。

在艦載指控系統中,主要的人際界面是多功能顯控臺,這種顯控臺既能作為艦載上各種雷達、聲納、電子對抗、火炮控制等不同系統的設備終端,又能作為計算機終端.指揮員可以通過顯卡臺對整個戰斗進行全面的觀察。同時通過顯控臺實施對全艦作戰指揮系統操作和控制.從而真正實現電子化作戰的指揮及操作。

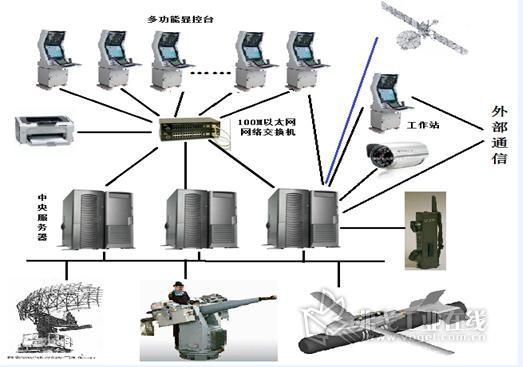

艦船的每部分都由多個顯控臺來控制，每個顯控臺之間是由內部1000M以太網來相連，這樣就能充分達到統一性和實時性。艦船內部網絡分布圖如下：

 每個顯控臺電子機箱單元內部裝載冗余CPCI總線機箱，作為整個顯控臺的主控部分:

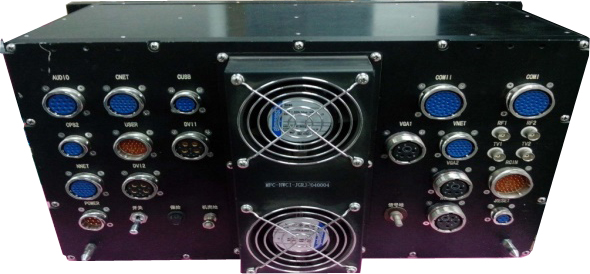

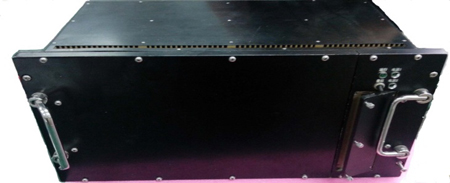

寶易加固6U CPCI高端加固機CPCI-6840，旨在提供高可靠高性能的艦載加固式通訊計算機平臺。電子機箱內裝載冗余的CPCI總線計算機，采用海軍標專用的CPCI主板，該系統成為整個顯控臺的主控單元

1.外殼采用全鋁合金加工而成

2.6U8槽標準上架式CPCI系統平臺

2.堅固的結構造型，散熱能力強

3.雙DVI顯示,分辨率達到1920*1200,可橫向或縱向擴屏

4.雙千兆冗余網絡，確保對外數據傳輸不間斷

5.模塊化設計，標準化設計，方便更換備件

6.多串口設計，方便控制多臺子設備

7.尾部所有連接采用航空插頭

六、寶易加固產品優勢

1、強大研發隊伍，可提供國內最完善、最齊全的CPCI加固產品解決方案;

2、專門為海軍應用定做，產品完全滿足《海軍艦艇裝備用計算機通用技術要求》

3、常規與傳導加固兩個版本設計，滿足不同艦載應用需求;

4、產品經過如性能、功能、可靠性、可維護性、抗震動性、抗沖擊性、抗寬溫環境變化性等各種測試，完全能保證其產品的穩定性與可靠性。
